Специализированные профили для цветоделения с различной генерацией черного

eci.org Все необходимые универсальные профили можно и нужно скачивать с сайта eci.org.
Здесь представлены лишь некоторые специализированные профили для продвинутого цветоделения
На Mac профили обычно кладутся сюда: /Library/Application Support/Adobe/Color/Profiles/Recommended
На PC профили обычно кладутся сюда: WINDOWS\system32\spool\drivers\color
или сюда: Program Files\Common Files\Adobe\Color\Profiles\Recommended

Рекомендуется к прочтению перед началом использования
Профили с пометкой iccGPUвыделить на странице построены в первом отечественном профайлере (первый год его использования - бесплатно), отличаются экстраординарной шириной черного и максимально чистыми красочными сепарациями
fogra39 ISOcoated_v2_FullGamut4.icc  (2011, 7883 downloads)
ISO Coated v2 (Arkhip Kuinji shadows).icc  (2021, 836 downloads)
ISO Coated v2 Smaller Embedded AK.icc  (101 КБ, 2021, 408 downloads)
ISO Coated v2 Perceptual Skintones iccGPU.icc  (2021, 742 downloads)
ISO Coated v2 Width 100 BTP iccGPU.icc  (2021, 1423 downloads)

Стандарт TIL BIL Black Start Black Width UCA
fogra39 300 100 10 100% Yellow -10
Профиль 2011 года FullGamut4 колориметрически идентичен профилю ISOcoated_v2_300_eci.icc. Отличия: BIL = 100 а не 95, приблизительно на 10% форсирована анти-UCA желтой краски в коло­ри­мет­ри­чес­кой таблице Lab2CMYK (черный 81-69-50-100 против 78-68-58-95 в профиле ISOcoated_v2_300_eci.icc) и немного в перцепционной таблице. Максимальное повышение кон­траста печати за счет анти-UCA желтой краски в суперчерном. Разделка в тенях отличается от ISOcoated_v2_300_eci.icc. Пригоден для цветоделения любых изобра­же­ний кроме ахрома­тич­ных и монохромных (не для ч/б).
Профиль Куинджи 2021 года содержит особенную таблицу отображения красок на экране в глубоких тенях, ближе соответ­ствую­щую реальной практике печати по стандарту и ближе ко­ло­ри­мет­ри­чес­ким замерам FOGRA39. Подробное описание особенностей отображения красок CMYK->Lab или AToB в тенях на экране новым профилем Куинджи вы найдете в этом и в этом топиках. Хорошо зарекомендовавшие себя за 10 лет таблицы цветоделения профилей FullGamut4 и Куинджи не отличаются друг от друга.
Smaller Embedded профиль предназначен для внедрения в легкие файлы просмотра, имеет гранулярность таблиц всего 11 и 9, обычные 3+3 таблицы преобразования ссылаются всего на 1+1 таблицу. Немного подробностей в этой теме форума.
Perceptual Skintones - для максимальной ширины черного сделано принципиальное исключение в перцепционной таблице для достижения традиционных телесных с минимумом черной краски. Колориметрическая таблица Relative не делает исключения в максимальной ширине черного для телесных, как это сделано в таблице Perceptual.
Width 100 BTP - профиль с эксклюзивной шириной черного и подавлением паразитного эффекта Blue Turns Purple при цветоделении по таблицам перцепции и saturation. В паре с этими RGB-профилями в стандартах sRGB и Display P3 можно усилить вдвое подавление пурпура в синем. Синий в офсете слабый и не насыщенный, а голубой наоборот хорош по Chroma, поэтому такое тоновое смещение по алгоритму Hung and Berns в сторону голубых тонов от синих приводит к повышению насыщенности картинки в печати, море и небо будут выглядеть на оттиске великолепно.

fogra39 fogra39_GCR70_skin.icc  (2016, 3019 downloads)
ISO Coated v2 Less GCR in Skintones iccGPU.icc  (2021, 646 downloads)


Стандарт TIL BIL Black Start GCR percent UCA
fogra39 278 100 0 70 Yellow -10
Профиль колориметрически идентичен профилю ISOcoated_v2_300_eci.icc. Отличия: тяжелая генерация черного GCR 70 с ранним (нулевым) стартом. BIL = 100 а не 95, приблизительно на 10% форсирована анти-UCA желтой краски в колориметрической таблице Lab2CMYK (черный 71-63-44-100 против 78-68-58-95 в профиле ISOcoated_v2_300_eci.icc). Профиль построен в 2016 году специально для цветоделения телесных на сером фоне. Ранний старт, тяжелая генерация и максимальная ширина обеспечивают преобладание черной краски в сером, однако для области телесных сделано принципиальное исключение, и в лицо девушки черная краска, обычно вызывающая сыпь при растрировании, с этим профилем не попадает.

fogra39 ISOcoated_v2_Max_Pure_and_Fresh.icc  (2018, 2207 downloads)
ISO Coated v2 MaxK MaxWidth iccGPU.icc  (2021, 527 downloads)
ISO Coated v2 PureK MaxWidth iccGPU.icc  (2021, 499 downloads)


Стандарт TIL BIL Black Start Black Width GCR percent
fogra39 260 100 0 100 100 - MaxK
Профиль колориметрически идентичен профилю ISOcoated_v2_300_eci.icc. Отличия: сверхтяжелая генерация черного GCR 100 или MaxK с ранним (нулевым) стартом. BIL = 99-100 в зависимости от RI и BPC, максимальная чистота сепараций. Профиль построен в 2018 году специально для цветоделения чертежей, диаграм, бизнес-графики, техногенных скриншотов. Плашки, заливки, графики с минимумом красочных каналов идеальны для отличного совмещения в печати. Обратите внимание на черный 0-0-0-100. На скриншоте по ссылке показаны рекомендуемые настройки цветоделения (convert to profile).

fogra39 ISOcoated_v2_FullGamut_K97.icc  (2011, 2585 downloads)


Стандарт TIL BIL Black Start Black Width UCA
fogra39 296 95 10 100% Yellow -10
Профиль колориметрически идентичен профилю ISOcoated_v2_300_eci.icc. Отличия: приблизительно на 10% форсирована анти-UCA желтой краски в колориметрической таблице Lab2CMYK (черный 80-70-51-95 против 78-68-58-95 в профиле ISOcoated_v2_300_eci.icc) и немного в перцепционной таблице. Максимальное повышение контраста печати за счет анти-UCA желтой краски в суперчерном. Разделка в тенях отличается от ISOcoated_v2_300_eci.icc. Пригоден для цветоделения любых изображений кроме ахроматичных (не для ч/б).

fogra39 ISOcoated_v2_Skeleton.icc  (2011, 2795 downloads)


Стандарт TIL BIL Black Start Black Width UCA
fogra39 298 95 30 100% Yellow -8
Профиль колориметрически идентичен профилю ISOcoated_v2_300_eci.icc. Отличия: поздний старт скелетного черного, приблизительно на 8% форсирована анти-UCA желтой краски в колориметрической таблице Lab2CMYK (черный 80-70-53-95 против 78-68-58-95 в профиле ISOcoated_v2_300_eci.icc) и немного в перцепционной таблице. Максимальное повышение контраста печати за счет анти-UCA желтой краски в суперчерном. Разделка в тенях отличается от ISOcoated_v2_300_eci.icc. Предназначен для цветоделения телесных оттенков, поздний старт черного дает печатнику большое поле для маневра при вгонке в цветопробу дележки по этому профилю. Категорически не для ч/б.

fogra39 ISOcoated_v2_GCR70.icc  (2009, 4172 downloads)
ISO Coated v2 Heavy GCR iccGPU.icc  (2021, 788 downloads)


Стандарт TIL BIL Black Start GCR percent UCA
fogra39 286 98 0 70 Yellow -15
Профиль колориметрически идентичен профилю ISOcoated_v2_300_eci.icc. Отличия: тяжелая генерация черного GCR 70 с ранним (нулевым) стартом. BIL = 98 а не 95, приблизительно на 15% форсирована анти-UCA желтой краски в колориметрической таблице Lab2CMYK (черный 82-67-39-98 против 78-68-58-95 в профиле ISOcoated_v2_300_eci.icc). Максимальное повышение контраста печати за счет анти-UCA желтой краски в суперчерном. Предназначен для цветоделения ахроматичных и монохромных изображений.

fogra45 PSO_LWC_Improved_UCA_Y.icc  (2011, 1831 downloads)


Стандарт TIL BIL Black Start Black Width UCA
fogra45 297 99 10 100% Yellow -10
Профиль колориметрически идентичен профилю PSO_LWC_Improved_eci.icc для хорошо отбеленных бумаг LWC (типичная ротационная журнальная печать). Отличия: BIL = 100 а не 98, приблизительно на 10% форсирована анти-UCA желтой краски в колориметрической таблице Lab2CMYK (черный 79-69-49-99 против 76-66-57-96 в профиле PSO_LWC_Improved_eci.icc) и немного в перцепционной таблице. Максимальное повышение контраста печати за счет анти-UCA желтой краски в суперчерном. Пригоден для цветоделения любых изображений кроме ахроматичных (не для ч/б).

fogra39 fogra45_GCR70_skin.icc  (2016, 1925 downloads)


Стандарт TIL BIL Black Start GCR percent UCA
fogra45 277 100 0 70 Yellow -10
Профиль колориметрически идентичен профилю PSO_LWC_Improved_eci.icc. Отличия: тяжелая генерация черного GCR 70 с ранним (нулевым) стартом. BIL = 100 а не 95, приблизительно на 10% форсирована анти-UCA желтой краски в колориметрической таблице Lab2CMYK (черный 72-61-44-100 против 76-66-57-96 в профиле PSO_LWC_Improved_eci.icc). Профиль построен в 2016 году специально для цветоделения телесных на сером фоне. Ранний старт, тяжелая генерация и максимальная ширина обеспечивают преобладание черной краски в сером, однако для области телесных сделано принципиальное исключение, и в лицо девушки черная краска с этим профилем не попадает.

fogra45 PSO_LWC_UCA_Y_K97.icc  (2011, 2016 downloads)


Стандарт TIL BIL Black Start Black Width UCA
fogra45 298 95 10 100% Yellow -8
Профиль колориметрически идентичен профилю PSO_LWC_Improved_eci.icc для хорошо отбеленных бумаг LWC (типичная ротационная журнальная печать). Отличия: приблизительно на 8% форсирована анти-UCA желтой краски в колориметрической таблице Lab2CMYK (черный 79-70-54-95 против 76-66-57-96 в профиле PSO_LWC_Improved_eci.icc) и немного в перцепционной таблице. Максимальное повышение контраста печати за счет анти-UCA желтой краски в суперчерном. Пригоден для цветоделения любых изображений кроме ахроматичных (не для ч/б).

fogra45 PSO_LWC_Skeleton.icc  (2011, 1854 downloads)


Стандарт TIL BIL Black Start Black Width UCA
fogra45 298 95 30 100% Yellow -9
Профиль колориметрически идентичен профилю PSO_LWC_Improved_eci.icc для хорошо отбеленных бумаг LWC (типичная ротационная журнальная печать). Отличия: поздний старт скелетного черного, приблизительно на 9% форсирована анти-UCA желтой краски в колориметрической таблице Lab2CMYK (черный 79-71-53-95 против 76-66-57-96 в профиле PSO_LWC_Improved_eci.icc) и немного в перцепционной таблице. Максимальное повышение контраста печати за счет анти-UCA желтой краски в суперчерном. Предназначен для цветоделения телесных оттенков, поздний старт черного дает печатнику большое поле для маневра при вгонке в цветопробу дележки по этому профилю. Категорически не для ч/б.

fogra45 PSO_LWC_f45_G75.icc  (2011, 2681 downloads)


Стандарт TIL BIL Black Start GCR percent UCA
fogra45 269 100 0 75 Yellow -15
Профиль колориметрически идентичен профилю PSO_LWC_Improved_eci.icc для хорошо отбеленных бумаг LWC (типичная ротационная журнальная печать). Отличия: тяжелая генерация черного GCR 75 с ранним (нулевым) стартом. BIL = 100 а не 96, приблизительно на 15% форсирована анти-UCA желтой краски в колориметрической таблице Lab2CMYK (черный 71-60-38-100 против 76-66-57-96 в профиле PSO_LWC_Improved_eci.icc). Максимальное повышение контраста печати за счет анти-UCA желтой краски в суперчерном. Предназначен для цветоделения ахроматичных и монохромных изображений.

fogra45 PSO_Uncoated_f47_GCR70.icc  (2016, 1600 downloads)


Стандарт TIL BIL Black Start GCR percent UCA
fogra47 280 100 0 70 Yellow -20
Профиль колориметрически идентичен профилю PSO_Uncoated_ISO12647_eci.icc для офсетной бумаги. Отличия: тяжелая генерация черного GCR 70 с ранним (нулевым) стартом. BIL = 100 а не 94, приблизительно на 20% форсирована анти-UCA желтой краски в колориметрической таблице Lab2CMYK (черный 81-57-42-100 против 84-63-53-94 в профиле PSO_LWC_Improved_eci.icc). Максимальное повышение контраста печати за счет анти-UCA желтой краски в суперчерном. Предназначен для цветоделения ахроматичных и монохромных изображений.

imation GArt250_Ankor_Epple_SM102_v1.03.icc  (2011, 1990 downloads)


Стандарт TIL BIL Black Start Black Width UCA
imation* 295 98 30 100% Yellow -10
* Профиль является результатом вгонки в аналоговую цветопробу Imation Matchprint на листовой печатной машине. Заметно меньший (87%) цветовой охват относительно fogra39 позволяет вогнаться в цветопробу по этому профилю на любой печатной машине и даже на офсетной бумаге. Профиль исключительно универсальный, хорош для типографий, не являющихся чемпионами в плане попадания в цветовой охват стандарта. Поздний старт черного дает печатнику большое поле для маневра при вгонке дележки по этому профилю в цветопробу по этому профилю.

Помимо форсирования анти-UCA желтой краски при генерации всех представленных профайлов была включена опция More Contrast In Dark Colors (не влияет на колориметрическую таблицу, задействуется только в RI Perceptual). Максимально возможная ширина черного (Black Width)При малой ширине черного черная краска генерируется только в ахроматичных цветах
(нейтрали) или близко к ним, при высокой ширине - черная краска генерируется также в
высокохроматичных цветах на краю цветового охвата.
При малой ширине черного цветовой охват в тенях
снижается, такой цвет как спелая вишня профилем
с малой шириной черного невозможно поделить без существенных потерь
обеспечивает наибольший цветовой охват в высокохроматичных (интенсивных, насыщенных) темных участках изображений. Дополнительную информацию о том что зачем и почему можно прочитать например здесь или здесь, или еще здесь и здесь. Ну и здесь. Так же в 2018 году в «Курсиве» опубликована большая статья обо всех параметрах при построении профилей печати с упоминанием и этой страницы.

Почему везде суммарка до 300% рассказано здесь.







Специализированные профили CMYK с расширенным цветовым охватом

Операции конвертации из профиля в профиль и присвоения профиля изображению вызываются в Photoshop из меню:
Edit/Convert to Profile и Edit/Assign Profile (в совсем старых Photoshop - Image/Convert to Profile и Image/Assign Profile).
Параметры конвертации (Relative, Perceptual, Black Point Compensation) выставляются в открывшемся окне Convert.



123% gamut 123% of fogra39 (nc09).icc  (2014, 2252 downloads)


Объем охвата ΔE3 Процентное отношение к fogra39 TIL BIL Black Start
505748 123,65% объема охвата fogra39 300 100 10
Объем цветового охвата стандартного офсетного профиля ISOcoated_v2_300_eci.icc (fogra39) равен 409009 ΔE3. Охват данного профиля составляет 123% от этого объема. Профиль предназначен для цветоделения без сжатия изображений, не вписывающихся в цветовой охват офсета (out of gamut). Сразу после цветоделения методом relative c этим профилем необходимо переделить изображение по методу perceptual в обычный профиль вашего офсета, например ISOcoated_v2_300_eci.icc. Представленный профиль позволяет не потерять при цветоделении и колориметрическом сжатии оттенки насыщенных высокохроматичных (кис­лот­ных, сочных, "ярких", неоновых) цветов в цветовой модели Apple RGB, sRGB, ColorMatch RGB.

156% gamut 156% of fogra39 (nc08).icc  (2014, 2249 downloads)


Объем охвата ΔE3 Процентное отношение к fogra39 TIL BIL Black Start
638119 156,02% объема охвата fogra39 300 100 10
Объем цветового охвата стандартного офсетного профиля ISOcoated_v2_300_eci.icc (fogra39) равен 409009 ΔE3. Охват данного профиля составляет 156% от этого объема. Профиль пред­на­значен для цветоделения без сжатия изображений, не вписывающихся в цветовой охват офсета (out of gamut). Сразу после цветоделения методом relative c этим профилем необходимо переделить изображение по методу perceptual в обычный профиль вашего офсета, например ISOcoated_v2_300_eci.icc. Представленный профиль позволяет не потерять при цветоделении и колориметрическом сжатии оттенки насыщенных высокохроматичных (кис­лот­ных, сочных, "ярких", неоновых) цветов в цветовой модели sRGB, ColorMatch RGB, Adobe RGB.

204% gamut 204% of fogra39 (nc07).icc  (2014, 2216 downloads)


Объем охвата ΔE3 Процентное отношение к fogra39 TIL BIL Black Start
833729 203,84% объема охвата fogra39 300 100 10
Объем цветового охвата стандартного офсетного профиля ISOcoated_v2_300_eci.icc (fogra39) равен 409009 ΔE3. Охват данного профиля составляет 204% от этого объема. Профиль предназначен для цветоделения без сжатия изображений, не вписывающихся в цветовой охват офсета (out of gamut).Сразу после цветоделения методом relative c этим профилем необходимо переделить изображение по методу perceptual в обычный профиль вашего офсета, например ISOcoated_v2_300_eci.icc. Представленный профиль позволяет не потерять при цветоделении и колориметрическом сжатии оттенки насыщенных высокохроматичных (кис­лот­ных, сочных, "ярких", неоновых) цветов в цветовой модели sRGB, ColorMatch RGB, Adobe RGB, CIE RGB, Wide Gamut RGB.

273% gamut 273% of fogra39 (nc06).icc  (2014, 2534 downloads)


Объем охвата ΔE3 Процентное отношение к fogra39 TIL BIL Black Start
1116039 272,86% объема охвата fogra39 300 100 10
Объем цветового охвата стандартного офсетного профиля ISOcoated_v2_300_eci.icc (fogra39) равен 409009 ΔE3. Охват данного профиля составляет 273% от этого объема. Профиль предназначен для цветоделения без сжатия изображений, не вписывающихся в цветовой охват офсета (out of gamut). Сразу после цветоделения методом relative c этим профилем необходимо переделить изображение по методу perceptual в обычный профиль вашего офсета, например ISOcoated_v2_300_eci.icc. Представленный профиль позволяет не потерять при цветоделении и колориметрическом сжатии оттенки насыщенных высокохроматичных (кислотных, сочных, "ярких", неоновых) цветов в цветовой модели Adobe RGB, CIE RGB, Wide Gamut RGB, ProPhoto RGB.

Четыре представленных профиля с расширенным цветовым охватом базируются на Characterization data fogra39 и расширены с помощью управления коэффициентом насыщенности (Nc) для отношения Scene surround/Viewing surroundАлгоритм расширения цветового охвата на JavaScript:
function Chroma_function(x,y,z,Xw,Yw,Zw,La,F,Yb,c,Nc,J,h){
Nbb = 0.725 * Math.pow((1 / n),0.2);
al = Rap - (12 * Gap / 11) + (Bap / 11);
bl = (1 / 9) * (Rap + Gap - 2 * Bap);
et = (1 / 4) * (50000 / 13) * Nc * Nbb * (Math.cos(h * (Math.PI / 180) + 2) + 3.8);
t = (et * Math.pow((Math.pow(al,2) + Math.pow(bl,2)),0.5)) / (Rap + Gap + (21 / 20) * Bap);
Chroma = Math.pow(t,0.9) * Math.pow((J / 100),0.5) * Math.pow((1.64 - Math.pow(0.29,n)),0.73);
return Chroma;}
в алгоритме хроматической адаптации CIECAM02. Не забывайте что сразу после цветоделения методом relative c расширенным профилем необходимо переделить изображение по методу perceptual в обычный профиль вашего офсета (например ISOcoated_v2_300_eci.icc или ISOcoated_v2_FullGamut4.icc) перед завершением цветокоррекции и сдачей изображений в печать! Перцепционные таблицы у разных профилей заметно отличаются, tristimulus RGB-профили TRC вообще не содержат таблиц Perceptual. Представленные расширенные CMYK профили позволяют как принять без искажений колориметрическую информацию в большом охвате, так и очень качественно перцепционно сжать ее для передачи в маленький охват офсета. Из всех возможных вариантов перцепции разных программ здесь представлен лучший. Дополнительную информацию можно почерпнуть здесь и здесь. Про расширенный охват eciCMYK (Fogra 53, Fogra 59) можно прочитать здесь.


ISOcoated_v2_CIECAM_compress.icc  (2023, 531 downloads). Особенный незеркальный цветовой профиль цветоделения из больших охватов на базе представленных выше. Таблицы цветоделения Perceptual и Saturation повторяют таблицы для охватов 204% и 273%, а таблица отображения красок по цвету - обычная офсетная Куинджи по фогре 39, незеркальна таблицам цветоделения со сжатием. Подробности по ссылке.



AdobeRGB(1998) NonPrinted CMYK as AdobeRGB.icc  (2021, 361 downloads)


Объем охвата ΔE3 Процентное отношение к fogra39 TIL BIL Black Start
1088580 250% от fogra39, 85% от AdobeRGB 300 100 10
Техногенный невоспроизводимый в печати расширенный красочный профиль 4-й версииБелой рамкой на схеме по ссылке
отмечена граница -127 - 127 программ Adobe.
Четвертая версия профиля позволяет не сжимать зеленый.
повторяет коло­ристику и гамму 2.2 пространства AdobeRGB(1998), приведен от белой точки D65 к белой точке D50 с помощью матриц Брэдфорда. Сделана компенсация черной и бе­лой точки, в силу чего объем цветового охвата немного меньше AdobeRGB, но в проекции ab повто­ряет его колористику при хроматической адаптации к D50. Данный техногенный не­пе­чат­ный профиль предназначается как про­ме­жу­точный для опосре­до­ван­ного участия в цвето­де­ле­нии и цветокоррекции и для особенного перцепционного перехода между большим Adobe RGB и маленьким триадным офсетом с сохранением локальных контрастов за охватом офсета. Черный канал как у стандартных про­фи­лей ECI, Black TAC = 240 в балансе 60-42-38-100.

WIG WideInkGamut_2022_iccGPU.icc  (2022, 465 downloads)
WideInkGamut_2022_v2_iccGPU.icc  (2022, 471 downloads)


Объем охвата ΔE3 Процентное отношение к fogra39 TIL BIL Black Start
933300
904600
234% от fogra39, 79% от AdobeRGB 260
300
100 0 (GCR)
10 (hybrid)
Профили цифровой печати с расширенным цветовым охватом предназначены для подготовки к печати макетов CMYK на электрографическом и струйном оборудовании, чей цветовой охват значительно превышает традиционный офсет на мелованной бумаге. У обоих профилей Wide Ink Gamut красочные таблицы содержат максимально чистые краски с минимумом третьей триадной загрязняющей. Профили содержат механизм подавления Blue Turns Purple в таблицах Perceptual и Saturation. Детальная информация и сравнение представленных профилей Wide Ink Gamut 2022 с ближайшими аналогами - eciCMYK_v2 (FOGRA59, 2020) и PrintWide2020 (Idealliance, 2020) читайте в этой теме форума.





Специализированные профили Offset RGB с уменьшенным цветовым охватом

Операции конвертации из профиля в профиль и присвоения профиля изображению вызываются в Photoshop из меню:
Edit/Convert to Profile и Edit/Assign Profile (в совсем старых Photoshop - Image/Convert to Profile и Image/Assign Profile).
Параметры конвертации (Relative, Perceptual, Black Point Compensation) выставляются в открывшемся окне Convert.



Fogra 39 RGB RGB as Fogra 39 (ISO Coated v2) iccGPU  (2021, 954 downloads)


Объем цветового охвата Gamma White Point Black Point
409000 ΔE3
100.0% от FOGRA 39L
Dot Gain 14-17 D50, L=95 L=8
Для специальных целей цветокоррекции и подготовки изображений к печати представляем цветовой профиль в модели RGB, точно повторяющий колористику популярного цветового охвата печати CMYK на мелованной бумаге ISO Coated v2 по колориметрическим данным FOGRA 39L. У профиля роскошный офсетный голубой, и традиционно слабый в печати синий - именно тут вы обнаружите максимальные различия с обычными стандартизированными охватами RGB. Профиль можно использовать непосредственно при генерации фотографий в программе проявки напрямую в охват печати, чтобы не терять насыщенный голубой в обычном варианте sRGB, и чтобы синий, зеленый и красный были реалистичными, и мы не гадали, почему в печати синий бинар не такой насыщенный, как канал Blue на нашем телевизоре.



Offset75 Offset RGB 75%  (2014, 1898 downloads)


Объем охвата Gamma White Point Red XYZ Green XYZ Blue XYZ
671162 ΔE3
74.81% от sRGB
sRGB D65, L=100 0.41277
0.22296
0.03712
0.39247
0.70456
0.14874
0.15895
0.07248
0.63904
Объем цветового охвата стандартного профиля sRGB составляет 897107 ΔE3. Объем представленного профиля составляет 75% от объема охвата sRGB. В остальном профиль соответствует стандартным tristimulus systems, нейтраль в нем достигается равными соотношениями в трех цветовых каналах, а кривые TRC (гамма) строго повторяют гамму sRGB. Таким образом, при присвоении стандартному sRGB изображению данного профиля полностью сохраняются светлота и оттенки и лишь снижается Chroma (насыщенность) для наилучшей вгонки без колориметрических потерь при цветоделении по методу relative в профиль офсетной печати на мелованной бумаге.



Offset59 Offset RGB 59%  (2014, 1993 downloads)


Объем охвата Gamma White Point Red XYZ Green XYZ Blue XYZ
525183 ΔE3
58.54% от sRGB
sRGB D65, L=100 0.39967
0.22841
0.05724
0.42004
0.70120
0.19780
0.14447
0.07039
0.56987
Объем цветового охвата стандартного профиля sRGB составляет 897107 ΔE3. Объем представленного профиля составляет 59% от объема охвата sRGB. В остальном профиль соответствует стандартным tristimulus systems, нейтраль в нем достигается равными соотношениями в трех цветовых каналах, а кривые TRC (гамма) строго повторяют гамму sRGB. Таким образом, при присвоении стандартному sRGB изображению данного профиля полностью сохраняются светлота и оттенки и лишь снижается Chroma (насыщенность) для наилучшей вгонки без колориметрических потерь при цветоделении по методу relative в профиль офсетной печати на офсетной бумаге.



Offset45 Offset RGB 45%  (2014, 1929 downloads)


Объем охвата Gamma White Point Red XYZ Green XYZ Blue XYZ
402277 ΔE3
44.84% от sRGB
sRGB D65, L=100 0.38527
0.23381
0.07779
0.44739
0.69756
0.24669
0.13155
0.06863
0.50043
Объем цветового охвата стандартного профиля sRGB составляет 897107 ΔE3. Объем представленного профиля составляет 45% от объема охвата sRGB. В остальном профиль соответствует стандартным tristimulus systems, нейтраль в нем достигается равными соотношениями в трех цветовых каналах, а кривые TRC (гамма) строго повторяют гамму sRGB. Таким образом, при присвоении стандартному sRGB изображению данного профиля полностью сохраняются светлота и оттенки и лишь снижается Chroma (насыщенность) для наилучшей вгонки без колориметрических потерь при цветоделении по методу relative в профиль офсетной печати на газетной бумаге.



Три представленных профиля с уменьшенным цветовым охватом базируются на стандарте sRGB, представляют собой tristimulus пространство, для которого координаты колорантов пропорционально уменьшены с помощью управления коэффициентом насыщенности (Nc)Алгоритм расширения цветового охвата на JavaScript:
function Chroma_function(x,y,z,Xw,Yw,Zw,La,F,Yb,c,Nc,J,h){
Nbb = 0.725 * Math.pow((1 / n),0.2);
al = Rap - (12 * Gap / 11) + (Bap / 11);
bl = (1 / 9) * (Rap + Gap - 2 * Bap);
et = (1 / 4) * (50000 / 13) * Nc * Nbb * (Math.cos(h * (Math.PI / 180) + 2) + 3.8);
t = (et * Math.pow((Math.pow(al,2) + Math.pow(bl,2)),0.5)) / (Rap + Gap + (21 / 20) * Bap);
Chroma = Math.pow(t,0.9) * Math.pow((J / 100),0.5) * Math.pow((1.64 - Math.pow(0.29,n)),0.73);
return Chroma;}
для отношения Scene surround/Viewing surround в алгоритме хроматической адаптации CIECAM02. Профили предназаначены для присвоения насыщенным RGB-изображениям в стандартных пространствах c гаммой 2.2 (sRGB, Adobe RGB, CIE RGB, Wide Gamut RGB) перед цветоделением в CMYK с небольшим цветовым охватом. Дополнительную информацию можно почерпнуть здесь и здесь.




Специализированные профили CMYK с уменьшенным цветовым охватом

91% gamut 83% of fogra39 (nc1.1).icc  (2016, 1404 downloads)
gamut 91% of fogra39 (nc1.05).icc  (2016, 1712 downloads)


Объем охвата ΔE3 Процентное отношение к fogra39 TIL BIL Black Start
341286 и 373701 83% и 91% объема охвата fogra39 300 100 10
Объем цветового охвата стандартного офсетного профиля ISOcoated_v2_300_eci.icc (fogra39) равен 409009 ΔE3. Охват данных профилей составляет 83% и 91% от этого объема. Профили предназначены для работы с теми типографиями, которые не дотягивают в печати до чемпионского охвата фогры 39. Выкатать охват 400 тысяч кубиков не так-то просто, а вот 340-370 тысяч может выкатать практически любая типография. Многие жалуются на то, что по стандарту видят изображения более насыщенными, чем потом получают из печати. Данные профили позволяют колориметрически корректно исправить такую ситуацию, они просто слегка не дотягивают до стандарта по насыщенности с дельтой 5 и 3 для трех цветных красок. Иными словами любая смесь полутонов красок будет содержать чуть меньше загрязняющей компоненты, чем это положено строго по стандарту, печать будет чище и насыщеннее даже с учетом ее неидеальности. Профили базируются на Characterization data fogra39 и уменьшены с помощью управления коэффициентом насыщенности (Nc) для отношения Scene surround/Viewing surroundАлгоритм расширения цветового охвата на JavaScript:
function Chroma_function(x,y,z,Xw,Yw,Zw,La,F,Yb,c,Nc,J,h){
Nbb = 0.725 * Math.pow((1 / n),0.2);
al = Rap - (12 * Gap / 11) + (Bap / 11);
bl = (1 / 9) * (Rap + Gap - 2 * Bap);
et = (1 / 4) * (50000 / 13) * Nc * Nbb * (Math.cos(h * (Math.PI / 180) + 2) + 3.8);
t = (et * Math.pow((Math.pow(al,2) + Math.pow(bl,2)),0.5)) / (Rap + Gap + (21 / 20) * Bap);
Chroma = Math.pow(t,0.9) * Math.pow((J / 100),0.5) * Math.pow((1.64 - Math.pow(0.29,n)),0.73);
return Chroma;}
в алгоритме хроматической адаптации CIECAM02. Больше информации по ссылке.










Профили с уменьшенным суммарным количеством краски Black TAC

240 ISOcoated v2 TAC300 BTAC240.icc  (2019, 1391 downloads)
83% of fogra39 TAC300 BTAC240.icc  (2019, 919 downloads)
ISO Coated v2 BTAC 240 iccGPU.icc  (2021, 476 downloads)


TIL BIL Black TAC Black Recipe CMYK Black Start Black Width
300 100 240 60-40-40-100 10 100
Большие площади запечатки суперчерным в офсете требуют меньших значений суммарного кол-ва красок, чем привычные TIL=300 для изображений. Проведенные тесты выявили в офсете, что минимальная возможная светлота нейтрального суперчерного достигается на мелованной бумаге при рецептуре красок CMYK 60-40-40-100. С другой стороны, насыщен­ные темные цвета могут требовать бо́льшую суммарку, до оптимальных необходимо-доста­точ­ных 300, чтобы не терять в насыщенности. Представленные профили 2019 года объеди­няют эти два условия: для темных насыщенных цветных суммарка 300, для нейтрального суперчерного - 240. Строго указанная рецеп­тура суперчерного 60-40-40-100 достигается при абсолютном, перцепционном или релативном рендеринге, с отключенным BPC в последнем варианте. Первый профиль строго соответствует стандарту Fogra 39, цветовой охват второго уменьшен до 83% от Fogra 39 - так достигаются более чистые оттенки в печати на тех бумагах, на которых не получается дотянуть в печати цветовой охват до описанного фогрой 39 при обычном цветоделении. Дополнительную информацию можно почерпнуть здесь.










Профили для цветоделения в цифровой офсетной печати

digital f39_DigitalOffset_26-22-18-100.icc  (2020, 519 downloads)
f39_DigitalOffset_26-22-18-100_DLP_v2.icc  (2020, device-link, 374 downloads)


TIL BIL Black TAC Black Recipe CMYK Black Start Black Width
300 100 166 26-22-18-100 10 100
300 100 166 26-22-18-100 10 100
Цифровая офсетная печать и электрография, даже будучи приближенной к ISO Coated v2 (FOGRA39), сильно отличается от традиционного офсета по поведению черной и супер-черной точки. Завышенная суммарка Black TAC осветляет суперчерную точку в цифре, тогда как чистый черный тонер без примеси цветных в цифровом офсете достаточно темный. С другой стороны, при печати черной плашки одним лишь черным тонером зачастую заметно полошение. Таким образом, в предлагаемых цифровых профилях предлагается лишь слегка покрывать черную плашку небольшими примесями цветных тонеров в нейтральном балансе, чтобы и скрыть возможное полошение, и чтобы завышенные примеси цветных не сильно осветляли черный. Профили построены на основе стандартной офсетной колористики ISO Coated v2 (FOGRA39) и один из них представлен в виде стандартного профиля со всеми необходимыми Rendering Intent, а второй является его модификацией в виде девайс-линка или DLP абсолютного CMYK->CMYK преобразования от ISO Coated v2 к цифровой генерации черного в рамках той же колористики. Девайс-линк также не содержит колориметрических данных, только прямое четырехканальное преобразование красок в границах исходной колористики FOGRA 39. Потери в цвете при преобразовании в данные профили исключены благодаря различным значениям TIL и Black TAC. Экономия цветного тонера без потерь в цвете - не главное условие построения представленных профилей, но дополнительный приятный бонус. Больше информации можно почерпнуть здесь.

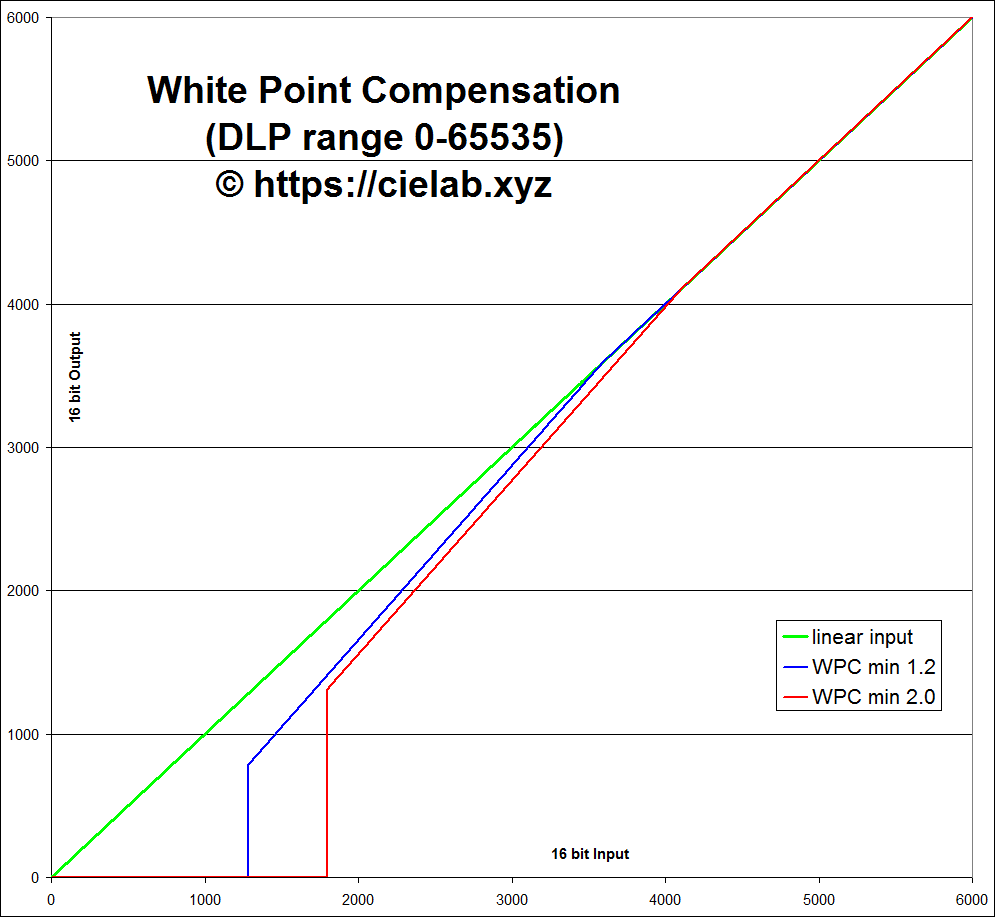

Профили цветоделения для флексографии с White Point Compensation (WPC)

WPC ISOcoated_v2_300_flexoWP_1.2.icc  (2022, 210 downloads)
ISOcoated_v2_300_flexoWP_2.0.icc  (2022, 212 downloads)
ISOcoated_v2_BTAC_240_iccGPU_flexoWP_1.2.icc  (2022, 205 downloads)
ISOcoated_v2_BTAC_240_iccGPU_flexoWP_2.0.icc  (2022, 207 downloads) ISOcoated_v2_Width_100_BTP_iccGPU_flexoWP_1.2.icc  (2022, 200 downloads)
ISOcoated_v2_Width_100_BTP_iccGPU_flexoWP_2.0.icc  (2022, 196 downloads)


Тип кривой Минимальная точка Точка перелома Разрядность
lutBtoAType 1.2% 5.0% 8 бит (255 степов кривой)
lutBtoAType 2.0% 6.0% 8 бит (255 степов кривой)
Удобство применения данных профилей цветоделения заключается в том, что уже на ранних стадиях создания макета дизайнер визуально может оценивать, как выглядит его макет с технологическим ограничением флексографии при воспроизведении мелкой точки в высоких светах. Профили представлены в двух вариантах отсечки высоких светов на значении 1.2% и на значении 2.0%. Профили с подавлением паразитного эффекта Blue Turns Purple в таблицах Perceptual и Saturation помечены BTP. Дополнительную информацию можно почерпнуть здесь.







Device Link профили White Point Compensation (WPC)

WPC DLP_WPC_1.2_min_16bit.icc  (2018, 1102 downloads)
DLP_WPC_2.0_min_16bit.icc  (2018, 1111 downloads)
DLP_WPC_1.1764_min_16bit.icc  (2018, 1090 downloads)
DLP_WPC_1.9607_min_16bit.icc  (2018, 1098 downloads)


Тип кривой Минимальная точка Точка перелома Разрядность
lutAtoBType 1.2% 5.0% 16 бит (65535 степов кривой)
lutAtoBType 2.0% 6.0% 16 бит (65535 степов кривой)
lutAtoBType 1.176470588% 5.0% 16 бит (65535 степов кривой)
lutAtoBType 1.960784314% 6.0% 16 бит (65535 степов кривой)
Девайс линки (DLP) предназначены для компенсации белой точки (WPC, White Point Compensation) для пластин и процессов с минимальной воспроизводимой точкой 1.2 (786 в 16 битах), 2.0 (1311 в 16 битах), 1.1764 (771 в 16 битах, 3 степ в 8 битах) и 1.9607 (1285 в 16 битах, 5 степ в 8 битах). Подобное ограничение воспроизводимого тонового диапазона зачастую случается на полимерных пластинах и CtP с фиолетовым лазером. Функция компенсации позволяет избежать визуального резкого обрыва высоких светов. При применении профилей к 16-битным изображениям все полутона менее 1.2 или 2.0 отсекаются с резкой границей, при 8-битных изображениях граница отсечки немного растушевывается в Photoshop. Профили не отменяют необходимости цветокоррекции, особенно во flexo. Профили не содержат колориметрических данных, используется только поканальная компенсация кривыми, таким образом применимо к любым данным CMYK независимо от типа бумаги и способа печати. Граница отсечки строго сохраняется в графических форматах без сжатия с потерями (tif), но при сохранении в jpeg с потерями в диапазоне ниже отсечки вновь могут возникнуть полутона ниже установленного минимума. Дополнительную информацию можно почерпнуть здесь.


Device Link профили градационного перехода от FOGRA39 к FOGRA51 и обратно

DLP_f39_to_f51_curves.icc  (2022, 350 downloads)
DLP_f51_to_f39_curves.icc  (2022, 348 downloads)

Стандарт офсетной печати ISO 12647-2 2004 года и тот же стандарт 2013 года регламентируют немного разные тонопередающие гра­да­ци­онные кривые растискивания (TVI) на мелованной бумаге. Если учесть разницу в фильтрах Фогры 39 и Фогры 51, то ко­ло­ри­мет­ри­ческой разницы между ними нет. Поэтому нет необходимости применять к преобразованию данных CMYK из Фогры 39 в Фогру 51 и обратно табличные преобразования CLUT, как это сделано в ECI.org, достаточно скорректировать тонопередающие кривые. Представленные DLP по типу Curves не вмешиваются в колористику и генерацию черного оригинала, только корректируют гра­да­ци­онные поканально. Не забываем, что российский офсетный ГОСТ Р 54766-2011 оперирует тонопередающими кривыми Фогры 39.










Специализированные RGB-профили для цветокоррекции

gammaL профиль Gray Gamma L  (2012, 2338 downloads)


White Point Black Point Gamma Red XYZ Green XYZ Blue XYZ
D65, L=100 L=0 L - - -
Gray-профиль с гаммой L в теге TRC. Gamma L близка к гамме 2.4 но глубокие тени рассчитываются по другой формуле. Цветокорректоры используют в работе обычно значения гаммы от 1 до 2.4. Gamma L лучше описывает тени чем гамма 2.4. На графике хорошо видно, что функция гаммы 2,4 практически лежит в глубоких тенях на нуле, то есть часть оттенков просто слипается в сплошной ноль. Тогда как при гамме L полностью сохраняется тоновая разделка в глубоких тенях в каждом цветовом канале.

sRGB gammaL профиль sRGB Gamma L  (2012, 2373 downloads)


White Point Black Point Gamma Red XYZ Green XYZ Blue XYZ
D65
L=100
L=0 L 0.43607
0.22249
0.01392
0.38515
0.71687
0.09708
0.14307
0.06061
0.71410
Профиль sRGB с гаммой L в тегах TRC. Gamma L близка к гамме 2.4 но глубокие тени рассчитываются по другой формуле. Колоранты, белая и черная точки профиля не отличаются от стандартного профиля sRGB. Профиль sRGB был разработан в 1996 году компаниями Microsoft и Hewlett-Packard для унификации использования модели RGB в типичных для того времени мониторах. Охватывает 35% видимых цветов. Стандартный профиль sRGB имеет гамму sRGB близкую к гамме 2.2 (отличается от гаммы 2.2 в глубоких тенях).

Adobe RGB gammaL профиль Adobe RGB Gamma L  (2012, 2512 downloads)


White Point Black Point Gamma Red XYZ Green XYZ Blue XYZ
D65
L=100
L=0 L 0.60974
0.31111
0.01947
0.20528
0.62567
0.06087
0.14919
0.06322
0.74457
Профиль Adobe RGB с гаммой L в тегах TRC. Gamma L близка к гамме 2.4 но глубокие тени рассчитываются по другой формуле. Профиль Adobe RGB был разработан компанией Adobe Systems в 1998 году, охватывает 51% видимых цветов, хорошо описывает слайды и умещает печать на большинстве принтеров. Стандартный профиль Adobe RGB имеет гамму 2.2 и по спецификации монитор должен иметь чудовищную яркость в 160 cd/m2.

Simplified sRGB gamma 2.2 профиль Simplified sRGB  (2012, 1831 downloads)


White Point Black Point Gamma Red XYZ Green XYZ Blue XYZ
D65
L=100
L=0 2.2 0.43607
0.22249
0.01392
0.38515
0.71687
0.09708
0.14307
0.06061
0.71410
Профиль Simplified sRGB с гаммой 2.2 (упрощенный) отличается от стандарта sRGB только функцией гаммы, прописанной в тегах TRC. Стандартный профиль sRGB имеет гамму sRGB, близкую к гамме 2.2 (отличается от гаммы 2.2 в глубоких тенях). Необходимость частого применения упрощенной степенной функции гаммы 2.2 обусловелена тем, что некоторые браузеры и простые программы с примитивным колорменеджментом применяют к изображениям упрощенную гамму 2.2, а не более сложную гамму sRGB. Колоранты, белая и черная точки упрощенного профиля не отличаются от стандартного профиля sRGB.

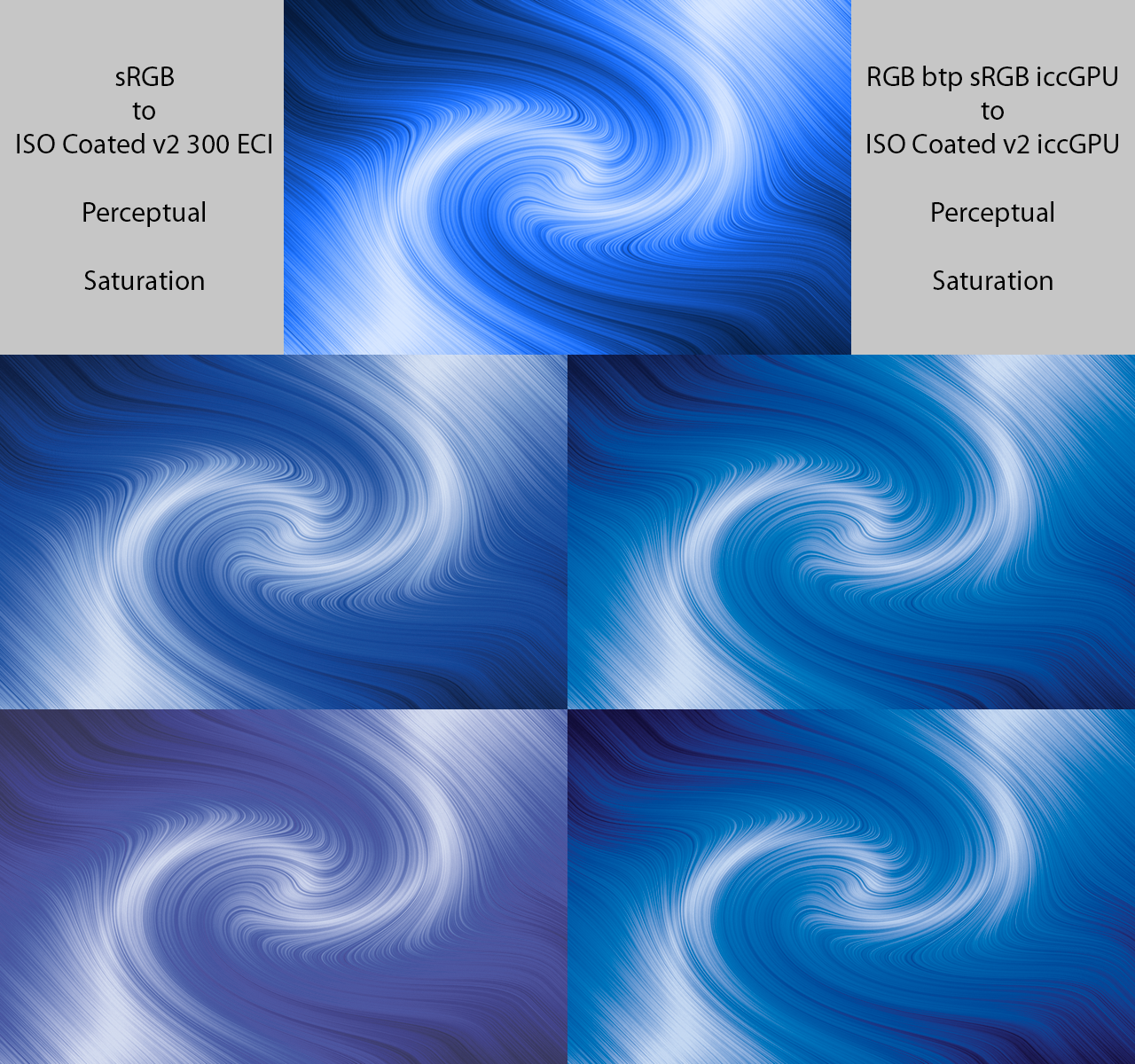

Suppress BTP профиль RGB btp Display P3 iccGPU  (2021, 1200 downloads)
профиль RGB btp sRGB iccGPU  (2021, 1226 downloads)


Подавление Blue Turns Purple Тоновое выравнивание Hue Linearized
Таблицы Perceptual, по Hung and Berns Таблицы Saturation, по Fairchild and Ebner
Профили с включенной при построении опцией suppress btp первом отечественном профайлере iccGPU позволяют в неколориметрических таблицах Saturation и Perceptual значительно превзойти по качеству перцепционного сжатия из большего охвата в меньший обычные существующие аналоги цветоделения. Подавление паразитного эффекта blue turns purple положительно сказывается на качестве печати: в офсете синий - самый "тухлый" бинар, при этом голубая краска настолько роскошная по насыщенности, что не вписывается в охват sRGB. Стандартные цветовые охваты представленных профилей позволяют эффективно подменять ими существующие для этих охватов TRC-профили на этапе цветоделения.



Дополнительную информацию по поводу гаммы L можно прочитать здесь.

Мы не торопимся менять фогру 39 на фогру 51 по осмысленным и важным причинам, подробно разобранным по ссылке.







© CIELab.XYZ
© Михаил Сартаков

Всего посещений - 86020
Всего за день - 15
Уникальных сегодня - 13, вчера - 38, позавчера - 14
