Профили цифровой офсетной печати (включая девайс-линк CMYK->CMYK)

[mihas]

Профили для цветоделения в цифровой офсетной печати доступны для скачивания

Цифровая офсетная печать и электрография, даже будучи приближенной к ISO Coated v2 (FOGRA39), сильно отличается от традиционного офсета по поведению черной и супер-черной точки. Завышенная суммарка Black TAC осветляет суперчерную точку в цифре, тогда как чистый черный тонер без примеси цветных в цифровом офсете достаточно темный. С другой стороны, при печати черной плашки одним лишь черным тонером зачастую заметно полошение. Таким образом, в предлагаемых цифровых профилях предлагается лишь слегка покрывать черную плашку небольшими примесями цветных тонеров в нейтральном балансе, чтобы и скрыть возможное полошение, и чтобы завышенные примеси цветных не сильно осветляли черный. Профили построены на основе стандартной офсетной колористики ISO Coated v2 (FOGRA39) и один из них представлен в виде стандартного профиля со всеми необходимыми Rendering Intent, а второй является его модификацией в виде девайс-линка или DLP абсолютного CMYK->CMYK преобразования от ISO Coated v2 к цифровой генерации черного в рамках той же колористики. Девайс-линк также не содержит колориметрических данных, только прямое четырехканальное преобразование красок в границах исходной колористики FOGRA 39. Потери в цвете при преобразовании в данные профили исключены благодаря различным значениям TIL (300) и Black TAC (166). Экономия цветного тонера без потерь в цвете - не главное условие построения представленных профилей, но дополнительный приятный бонус.
Так в традиционном офсете максимально темная точка 60-40-40-100 имеет светлоту L=9 при стандартном накате красок, тогда как рядом на том же оттиске светлота плашки 0-0-0-100 равна всего L=16. Совсем иначе обстоят дела в цифре: так по замерам тестовых калибровочных оттисков на новых машинах Canon imagePRESS C10000VP светлота плашки 60-40-40-100 равна L=14 и чистой черной краски 0-0-0-100 - L=8. То есть мы наблюдаем в цифре ситуацию с черным и суперчерным зеркально противоположной традиционному офсету: там где в нем продуманное небольшое (до 60-40-40, выше уже не работает) добавление цветных красок в черную смесь затемняет смесь, там же в цифровой печати то же самое добавление цветных в черный при традиционном офсетном цветоделении - суперчерную смесь осветляет на цифре.

		C	M	Y	K	светлота L
цифровой офсет	суперчерный	60	40	40	100	14.08
цифровой офсет	черный	0	0	0	100	8.17
традиционный офсет	суперчерный	60	40	40	100	9
традиционный офсет	черный	0	0	0	100	16

Canon_imagePRESS_C10000VP.txt

В подтверждение приведенной таблицы - спектральный промер калибровочного оттиска с современной цифровой машины Canon imagePRESS C10000VP

• 16.42 КБ • 224 скачивания

Прямое четырехканальное преобразование CMYK->CMYK в теге девайс-линка AToB выглядит так:

C	M	Y	K	C	M	Y	K
50.000	37.500	37.500	0.000	42.777	31.182	31.249	14.041
50.000	37.500	37.500	6.250	44.068	32.343	32.486	17.188
50.000	37.500	37.500	12.500	45.438	33.445	33.710	20.507
50.000	37.500	37.500	18.750	46.908	34.485	34.911	24.009
50.000	37.500	37.500	25.000	48.119	35.592	36.031	28.054
50.000	37.500	37.500	31.250	49.183	36.526	36.999	32.573
50.000	37.500	37.500	37.500	50.129	37.475	37.784	37.388
50.000	37.500	37.500	43.750	50.901	38.291	38.495	42.774
50.000	37.500	37.500	50.000	51.287	38.721	38.857	48.853
50.000	37.500	37.500	56.250	51.447	38.994	39.011	55.143
50.000	37.500	37.500	62.500	51.261	39.084	38.882	61.682
50.000	37.500	37.500	68.750	50.506	38.636	37.992	68.725
50.000	37.500	37.500	75.000	49.294	37.699	36.919	75.612
50.000	37.500	37.500	81.250	47.195	35.996	35.605	82.492
50.000	37.500	37.500	87.500	43.789	32.682	32.529	89.279
50.000	37.500	37.500	93.750	35.616	26.259	26.036	95.781
50.000	37.500	37.500	100.000	26.421	20.555	19.179	100.000

Где первые 4 столбца - входящие значения красок с гранулярностью 17, и последние 4 столбца - значения красок после пересчета девайс-линком. Естественно, длинная 16-битная таблица на 650 Кб описывает в профиле любые возможные сочетания красок на входе (не только представленный в таблице пример всего на 17 сочетаний), а промежуточные значения между ячейками, как обычно, рассчитывает модуль CMM операционки с помощью трилинейных или еще более сложных кусочно-линейных многомерных интерполяций (кому любопытно - можно подсмотреть трилинейную интерполяцию таблиц профиля при преобразовании цвета в краски и красок в цвет в открытом коде этого цветового конвертера).

Решение в виде фиксапов Map Colors к акробату DC (не ниже) с явным перекрашиванием конкретных плашек представлено по ссылке. Процитирую скриншоты, ибо перекрашивание тоже бывает полезно, и корректно не решается через DLP: профили должны сохранять цвет, а не менять его. Также перекрашивание из одних указанных рецептур в другие указанные неплохо реализовано в питстоп-сервере, пользовался этим функционалом очень давно, работает четко.

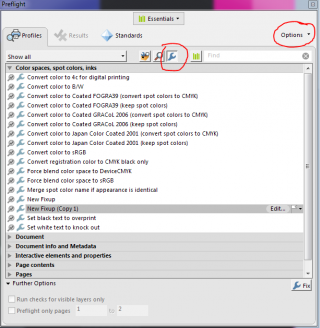

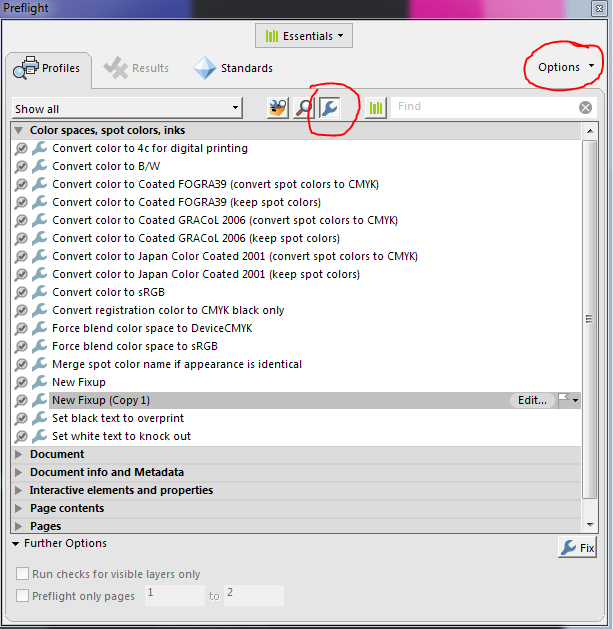

Acrobat DC. Prefligt. Создаем новый Fixup

• 38.14 КБ • 4134 просмотра

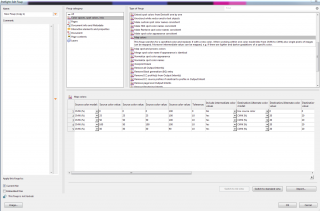

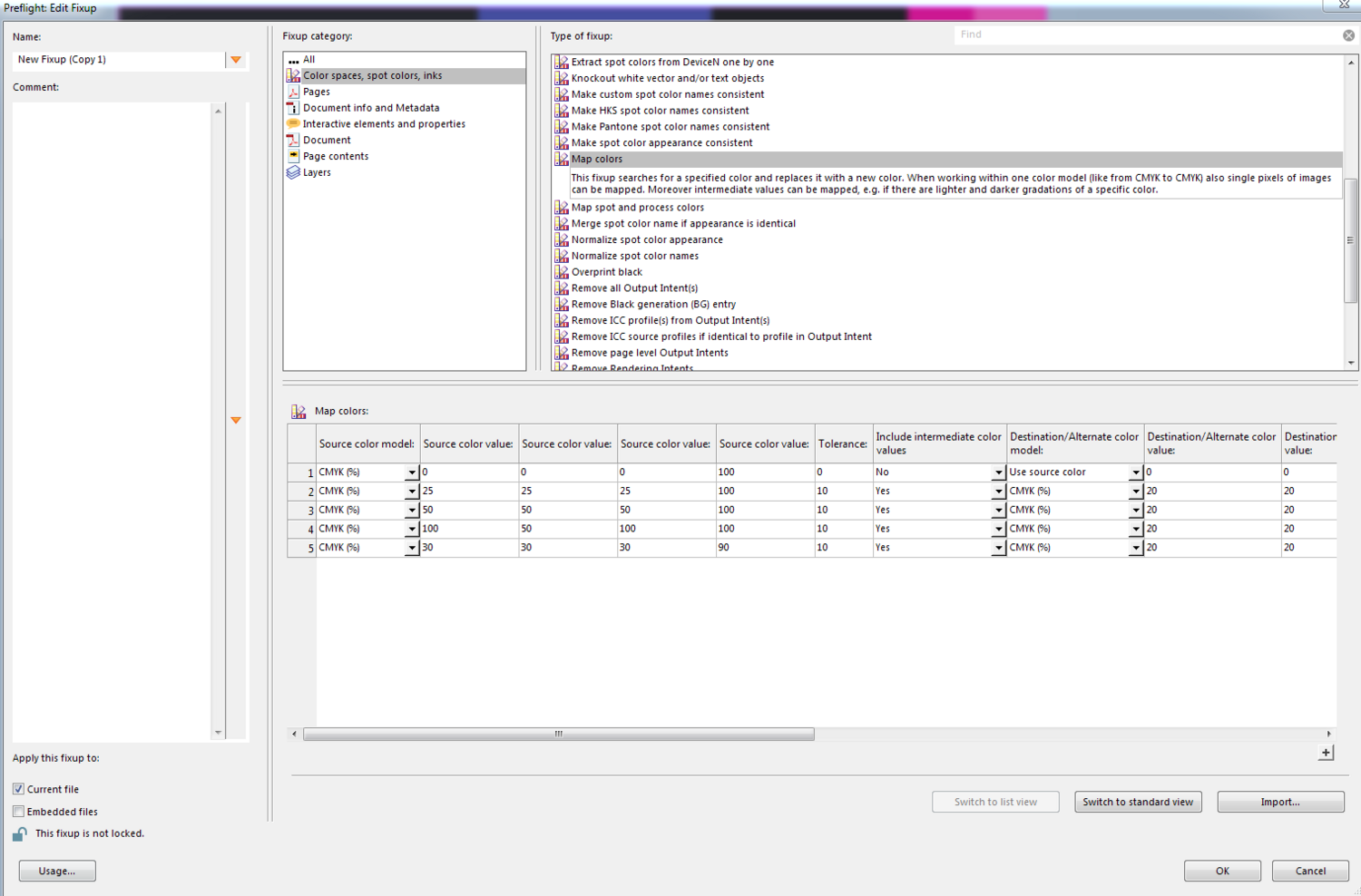

Acrobat DC. Prefligt. Добавляем условия ремапа

• 252.38 КБ • 4134 просмотра

[Igorex]

Добрый день, mihas!
Пробовал ваш профиль для печати на мфу Konica Minolta, результаты замечательные.
Есть нюансы с некоторыми файлами в fogra39 где в тенях много примесей всех цветов, но скорее всего эта первоначальная ошибка неправильного цветоделения, но не об этом.
В чем вопрос?
Сейчас установил ваш профиль как основное цветовое пространство CMYK в ПО (использую Affinity), т.е. и фото при конвертации в CMYK делятся и сохраняются с вашим профилем и макеты также. При отправке печати в притер ещё указывается ваш профиль.
Правильно ли это?
Ещё один вопрос, не совсем понял, что такое DLP? Это только для перевода из fogra39 в профиль цифровой печати?

[mihas]

Да, правильно. Спасибо за хорошие известия.
Девайс линки или DLP - класс профилей преобразования минуя Lab. То есть такой профиль напрямую конвертит по таблицам CMYK->CMYK из одних красок в другие, минуя преобразованием в цвет Lab. Это позволяет например сохранять чистый черный канал без примесей цветных красок, тогда как при обычном преобразовании CMYK->Lab->CMYK - черный канал не сохранится. В фотошопах девайс-линки можно выбрать в отдельном селекторе, не в том, где указываем просто профиль CMYK.
Я сделал для цифры еще офсетку и суперкалландр, коллега протестит и если все нормально - выложу тоже.
