Тесткарты и референсы к ним, шкалы оперативного контроля и элементы
Тестовая печать и повседневный оперативный контроль

В обзор включены как самые необходимые общеупотребимые тесткарты и шкалы,
которые лень сгенерить или отрисовать самому, так и эксклюзивные
разработки технологов и участников проекта cielab.xyz
linearization Стандартизация офсетного процесса по ISO или ГОСТ  • 4787 downloads
Набор шкал для линеаризации CTP и калибровки офсетного процесса (компенсации растискивания на пластинах). Pdf-файл для печати и референсы для измерений + двухрядная модификация 64-польной шкалы под i1 и i1iO для печати на полях коммерческих тиражей
Комментарий от cielab.xyz:
набор шкал для линеаризации CTP и калибровки офсетного процесса (компенсации TVI на плас­тинах) разработан cielab.xyz специально для решения задачи стандартизации офсетного про­цесса по ISO 12647-2:2013 или ГОСТ Р 54766-2011 в связке со спектральным каль­ку­ля­то­ром и калькулятором компенсации площади растровой точки. Шкалы размещайте на оттиске именно так как в файле - вертикально! Это важно. Не ленитесь мерить обе градационные шкалы - поболь­ше и поменьше, потом вычисления компенсации усреднить - точнее будет. Проанализировать правильную толщину наката краски можно здесь. Подробную инструкцию по стандартизации с примерами можно прочитать здесь. Обратиться за помощью в стандартизации. Методика cielab.xyz изложена в большой статье в Publish 2015 (№11 и №12): «Стандартизация по ГОСТ Р 54766. Тонкости калибровки офсета».
Данные шкалы с 2018 года применяются Государственным Эрмитажем для контроля печати, без указания первоисточника здесь.
ECI2002V (vizual) + calibration *  • 4563 downloads
eps-файл для печати
txt-референс для измерений без «calibration»,1485 полей, отбросить шкалу по периметру
txt-референс для измерений с «calibration», 1645 полей
Комментарий от cielab.xyz:
стандартная универсальная тест-форма профилирования (CMS, ICC)
предоставлена возможность компенсации неровной печати по шкале периметра (calibration)
ECI2002R (random) + calibration  • 3601 downloads
eps-файл для печати
txt-референс для измерений без «calibration»,1485 полей, отбросить шкалу по периметру
txt-референс для измерений с «calibration», 1645 полей
Комментарий от cielab.xyz:
стандартная универсальная тест-форма профилирования (CMS, ICC)
предоставлена возможность компенсации неровной печати по шкале периметра (calibration)
во многих случаях более предпочтительна для печати, нежели vizual
GRACoL P2P23xn  • 3161 downloads
eps-файл для печати
txt-референс для измерений
Комментарий от cielab.xyz:
полная методика (с математикой! С формулами в формате Exell!) линеаризации печатных устройств Gracol Calibrating, Printing and Proofing by the G7 Method (Gracol G7 How-to).
800_no_repeat_grad_A3
800 no repeat grad A3 (2023)  • 501 downloads
pdf-файл для печати
txt и txf референсы для измерений
Комментарий от cielab.xyz:
⬢ Тесткарта на 800 полей формата А3 для профилирования офсета и цифры, под i1 Pro 2;
⬢ Отсутствуют повторы любых цветных патчей, что резко снижает энтропию при профилировании;
⬢ 9 раз повторяется (5 в начале и 4 в конце для удобства) белое поле бумаги, бумагу бывает полезно усреднить для большей точности;
⬢ Градационные клинья компактно собраны в самом презентабельном центре и отсортированы в порядке по возрастанию, более градационных полутонов в других местах тесткарты нет, что делает эту шкалу менее чувствительной к неоднородности офсетной и цифровой печати.



CMK_and_Skin_1485_V (vizual)  • 2488 downloads
CMK_and_Skin_1485_R (random)  • 2219 downloads
eps-файл vizual для печати | eps-файл random для печати
txt-референс vizual 1485 полей | txt-референс random 1485 полей
Комментарий от cielab.xyz:
Тесткарта содержит дополнительные поля балансировки печати CMK по цветопробе (без желтого!) и дополнительные поля нивелирования телесных оттенков.
В стандартной тесткарте ECI2002 содержится всего 277 полей из 1485 без желтого (полей c наложениями желтого еще меньше). Однако, порой возникает технологическая необходимость печатать желтый вторым прогоном: желтый более всех терпим к несовмещению. Точно сбалансировать в первом прогоне голубой и пурпурный без цветопробы нереально, однако обычная цветопроба по профайлу на базе стандартной тесткарты типа ECI2002 здорово врет при имитации печати без желтого, баланс CM без Y крайне неточный.
Предлагаемая тесткарта позволяет точно сбалансировать триадные пурпур и мадженту на цветопробе и оттиске без желтой краски. Поскольку наиболее критично дисбаланс пурпура/голубого отражается на передаче телесных оттенков (где желтый - основной тон), в тесткарту добавлен цветовой сектор типичных телесных тонов (в усеченном виде).
P.S. Не забудьте на тестпринте имитировать два прогона.
Для профилирования необходимо приплюсовать измерения этой специализированной тесткарты к измерениям стандартной (например к ECI2002).
Instrumental Gray Balance Search  • 2408 downloads
- таблица инструментального поиска баланса серого
eps-файл для печати
txt-референс для измерений без «calibration»,1485 полей, отбросить шкалу по периметру
txt-референс для измерений с «calibration», 1645 полей
Комментарий от cielab.xyz:
шаг опорного Cyan - 4%, разброс M и Y почти перекрывает «уникальные возможности» офсетных процессов; полезна для инструментального контроля профилирования (имитации); весьма полезна при проведении тщательного анализа триадной офсетной печати; служит дополнением к известным тесткартам при точном построении баланса.
Воспользуйтесь возможностями Exell для вычисления баланса (прочтите txt-комментарий).
GRBalance-2007 (26x2 патчей)  • 1651 downloads
eps-файл для печати
Комментарий от cielab.xyz:
CMY-баланс от SystemBrunner + рассчетный согласованный по L клин Black (для заданной офсетной печати. Клин Black от SystemBrunner никак вообще не согласован по яркости с клином CMY-баланса). Чрезвычайно удобный инструмент визуального контроля качества цифровой имитации (proof) и тестового оттиска. Рекомендуется cielab.xyz для обязательного размещения в офсетном тестпринте для последующего визуального контроля цветопробы.


IT8.7/4 (vizual, random) + calibration colors  • 3219 downloads
файл для печати
txt-референс Visual для измерений без «calibration»,1617 полей
txt-референс Random для измерений без «calibration»,1617 полей
txt-референс Visual для измерений с «calibration», 1785 полей
txt-референс Random для измерений с «calibration», 1785 полей
Комментарий от cielab.xyz:
дополненная 132-мя полями шкала ECI2002, названная IT8.7/4.
В противоположность IT8.7/3 (здесь не публикуется) - вполне приличная тестформа
hex2015 hex2015  • 1076 downloads
векторный pdf-файл для печати
txt-референс для измерений под i1iO, 1716 полей
памятка по трем углам на двух промерах i1iO. Образец измерений
Комментарий от cielab.xyz:
удачное расположение градационных клиньев в тестовой мишени hex2015 позволяет наиболее точно характеризовать офсетный процесс, особая форма патчей-гексагонов и их расположение сотами позволяет экономить площадь запечатки и при этом не уменьшать апертуру, поэтому мишень прекрасно подходит при печати на рулонных машинах с журнальной фальцовкой. При помощи спектрального калькулятора замеры мишени могут быть переформатированы под мишень IT8.7/4 с усреднением значений дублирующихся патчей.
Рекомендуется cielab.xyz для тестовой печати вместо IT8.7/4 в журнальном формате
PrintOpen Extended Testchart  • 2667 downloads
eps-файл для печати
txt-референс для измерений, 840 полей
Комментарий от cielab.xyz:
расширенная тест-форма профилировщика Heidelberg PrintOpen (4*210=840 полей).
По части параметров профилировщик PrintOpen от Heidelberg серьезно превосходит PM и MT от GretagMacbeth.
Рекомендуется cielab.xyz для тестовой печати почти наравне с ECI.
TC3.5 + calibration  • 1783 downloads
eps-файл для печати
txt-референс для измерений без «calibration»,432 поля, отбросить шкалу по периметру
txt-референс для измерений с «calibration», 520 полей
Комментарий от cielab.xyz:
небольшая стандартная тест-форма профилирования (CMS, ICC)
предоставлена возможность компенсации неровной печати по шкале периметра (calibration)


fogra MW2 Ugra Fogra-MediaWedge V2.2 (Ugra/Fogra-Medienkeil V2.2)  • 2861 downloads
файл для печати
txt-референсы для измерений, 46 полей
Комментарий от cielab.xyz: самая распространенная двустрочная шкала из 46 полей для колориметрического контроля цветопроб. Рекомендуем.
fogra MW3 Ugra Fogra-MediaWedge V3.0 (Ugra/Fogra-Medienkeil V3.0)  • 7691 downloads
файл для печати
txt-референсы для измерений, 72 поля
Комментарий от cielab.xyz: трехстрочная шкала из 72 полей для колориметрического контроля цветопроб
ECI/bvdm TVI ECI/bvdm TVI 10 v1  • 2203 downloads
файл для печати
txt-референс для измерений, 45 полей
Комментарий от cielab.xyz: однострочная шкала контроля градационных (TVI) с шагом 10%. Пример использования в Excel для экспресс-анализа градационных и колористики офсетной печати
dupont DuPont EuroStandard Cromalin Digital  • 2495 downloads
файл для печати
Комментарий от cielab.xyz: шкала с логотипом DuPont
brunner combi Digital Print Control Strip 215mm Kombi Eurostandard System Brunner  • 2813 downloads
файл для печати
Комментарий от cielab.xyz: шкала с логотипом System Brunner
brunner euro Digital Proof v.1.3 Eurostandard System Brunner  • 2693 downloads
файл для печати
Комментарий от cielab.xyz: шкала с логотипом System Brunner


ScientificTestchart (small) от cielab.xyz  • 2056 downloads
eps-файл для печати
txt-референс для измерений, 884 поля
Комментарий от cielab.xyz:
специально разработанная cielab.xyz тест-форма для подробного спектрального анализа, математических рассчетов, наглядного анализа колористики, трепинга , градационных характеристик и проч.
Последние 46 полей (последовательность) - разработка Fogra, незаменимы для экспресс-сравнения.

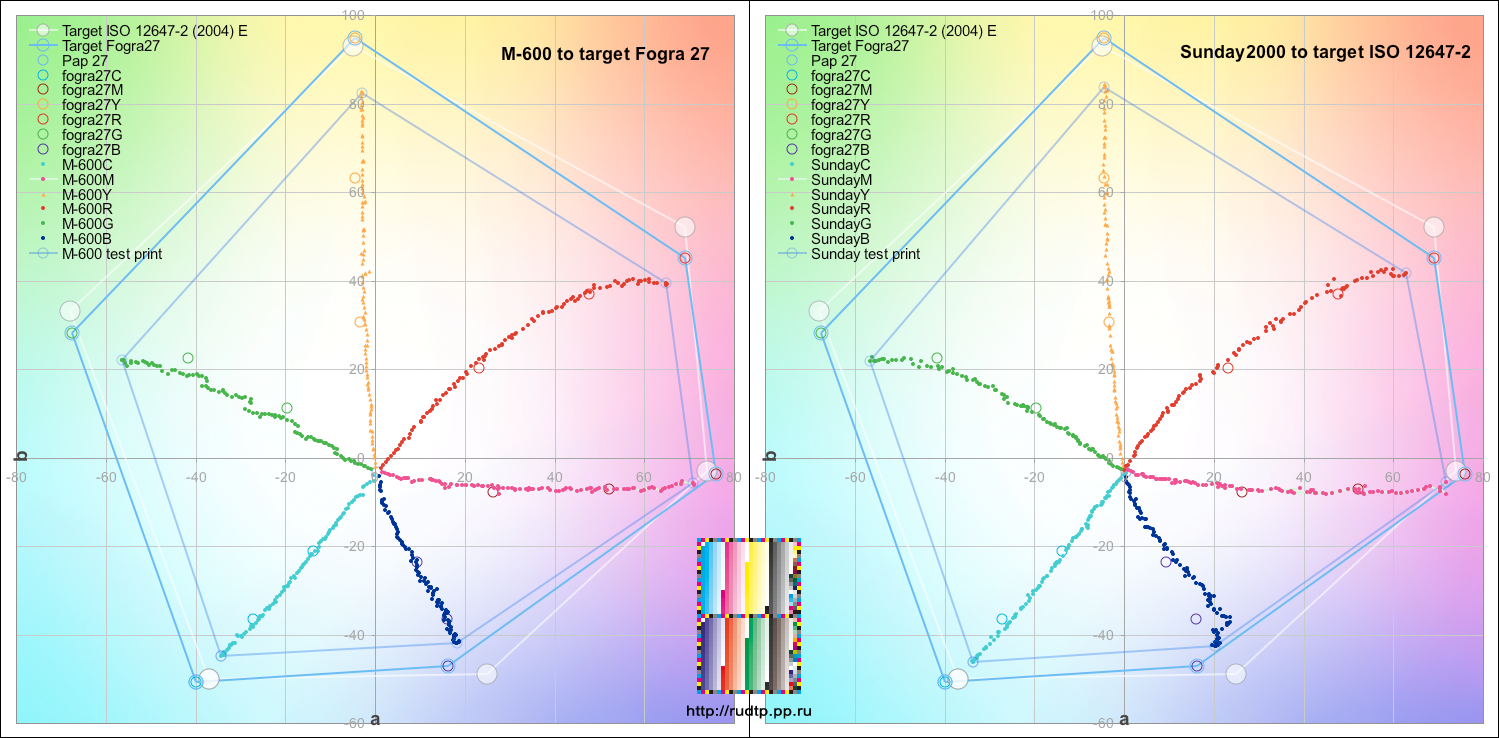

Примеры применения: колористика, градационная характеристика как есть и c полигональным сглаживанием, спектральная карта, баланс по серому, общий контраст печати (локальные девиации)
ScientificTestchart (standart) от cielab.xyz  • 1947 downloads
eps-файл для печати
txt-референс для измерений, 884 поля
Комментарий от cielab.xyz:
специально разработанная cielab.xyz тест-форма для подробного спектрального анализа, математических рассчетов, наглядного анализа колористики, трепинга , градационных характеристик и проч.
Отличается от предыдущей тестформы «ScientificTestchart (small) от cielab.xyz» сбалансированным краскосъемом (контрольные поля, их кол-во и последовательность те же). Рекомендуется cielab.xyz для тестовой печати. Для учёта компенсации двух градационных скачков вдоль раската рекомендуется корелировать данные с измерениями следующей тесткарты «ScientificTestchartCCM».
ScientificTestchartCCM (calibration colors modification) от cielab.xyz  • 2344 downloads
eps-файл для печати
txt-референс для измерений таблицы A, 432 поля
txt-референс для измерений таблицы B, 432 поля
txt-референс для измерений с «calibration» таблицы A, 520 полей
txt-референс для измерений с «calibration» таблицы B, 520 полей
Комментарий от cielab.xyz:
Разбиение тесткарты «standart» на две самостоятельных (по 18*24=432 поля) обусловлено тем, что добавление полей «calibration» к таблице с другими соотношениями и кол-вом полей может быть не обсчитано.

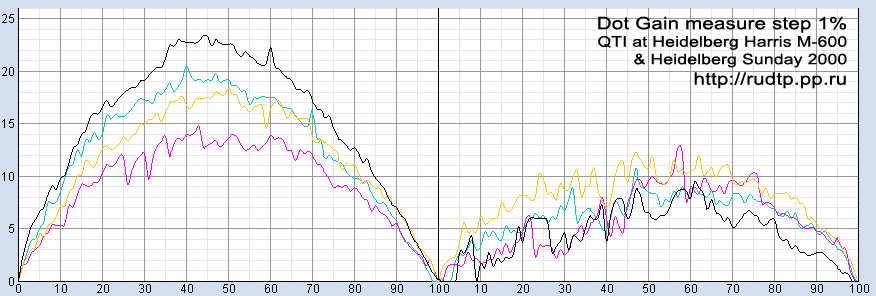

Отличия от модификаций «small» и «standart». Тестформа «ScientificTestchartCCM от cielab.xyz» модифицирована для программной компенсации неравномерностей печати (зональных и вдоль раската) по шкале периметра (calibration). Рекомендуется cielab.xyz для тестовой печати. Примеры анализа: колористика, dotgain.
Visual Gray Balance Search  • 3052 downloads
- таблица визуального поиска баланса серого
eps-файл для печати
Комментарий от cielab.xyz:
незаменима для визуального контроля профилирования (имитации);
незаменима при проведении тщательного анализа триадной офсетной печати;
gray balance - один из важнейших инструментов CMS. Важнейший элемент контроля качественной печати наряду с колористикой плашек и бинаров и градационными характеристиками


graybalance Контрольный элемент баланс серого (gray balance)  • 1904 downloads
pdf-файл для печати
Комментарий от cielab.xyz: баланс по ISO 12647-2 и ГОСТ Р 54766, соотношения CMY - 25:19:19, 50:40:40, 75:64:64. Применяется для визуального, денситометрического и колориметрического контроля печати, рекомендуется к установке многократно вдоль всех краскозон, как показано здесь на странице 11. Особая форма элементов с выпуклым и вогнутым краями позволяет быстро на глаз отличать издали какая часть баланса - эталонный серый а какая часть составлена триадой. Уравнивание эталонной и триадной частей по светлоте - полезное но не обязательное условие, приоритетно уравнивание по оттенку; чувствительность глаза в нейтрали очень высока, поэтому возможно уравнивание даже на глаз без измерительных приборов.
Контрольный элемент «SLUR»  • 4180 downloads
eps-файл для печати
Комментарий от cielab.xyz:
предназначен для контроля двоения, дробления и смазывания в офсетной печати
Высокочувствительная радиальная мира «Supermira-2007»  • 3237 downloads
eps-файл для печати
Комментарий от cielab.xyz:
служит для высокоточного контроля двоения, дробления и смазывания в офсетной печати. Supermira-2007 предпочтительна для тестпринта, но «чрезмерно чуткая» для повседневного использования в составе шкалы оперативного контроля.
Визуальный контроль ростиска (dotgain)  • 3218 downloads
eps-файл для печати
Комментарий от cielab.xyz:
загрубленный элемент контроля ростиска вовсе без инструментов, работает совсем «в тяжелых» случаях
Контрольный элемент «Nonius & Cross 2007»  • 1907 downloads
eps-файл для печати
Комментарий от cielab.xyz:
предназначен для высокоточного контроля локального совмещения в офсетной печати (шаг - 0,01 мм при типичном допуске на максимальное несовмещение в офсете 0,08 мм). Принцип штангенциркуля. Шкала Nonius названа в честь португальского математика XVI в. Так же контрольный элемент имеет название шкала Вернье (Vernier scale).
Рекомендуется cielab.xyz для размещения по углам наиболее важных тесткарт в тестовой печати. Совмещение не бывает идеальным, располагайте наиболее критичные тесткарты в центре оттиска.
Шкала опреативного контроля от cielab.xyz
eps-файл для печати (журнальный формат 960 мм + 102-листовой формат)  • 4014 downloads
eps-файл для печати (журнальный формат 900 мм)  • 3130 downloads
Комментарий от cielab.xyz:
универсальная, проверенная и испытанная шкала оперативного контроля, содержит поля контроля за накатом, трепингом, балансом серого в трех точках (ISO 12647-2), ростиском (40%), локальным контрастом печати (80%), границами воспроизводимого тонового диапазона, денситометрические поля «slur». Адаптирована для максимального удобства денситометрического и визуального контроля различными печатниками на всех типах работ на ротационных и листовых машинах. Кол-во, размеры, «узнаваемость» и геометрия контрольных полей практически «обкатаны».

* - Calibration - calibration colors или measurement correction от GretagMacbeth
