Калибровка через Device Link Profile (DLP)
под ISO 12647-2:2004 и ГОСТ Р 54766-2011, ISO 12647-2:2013

 Инструкция по применению

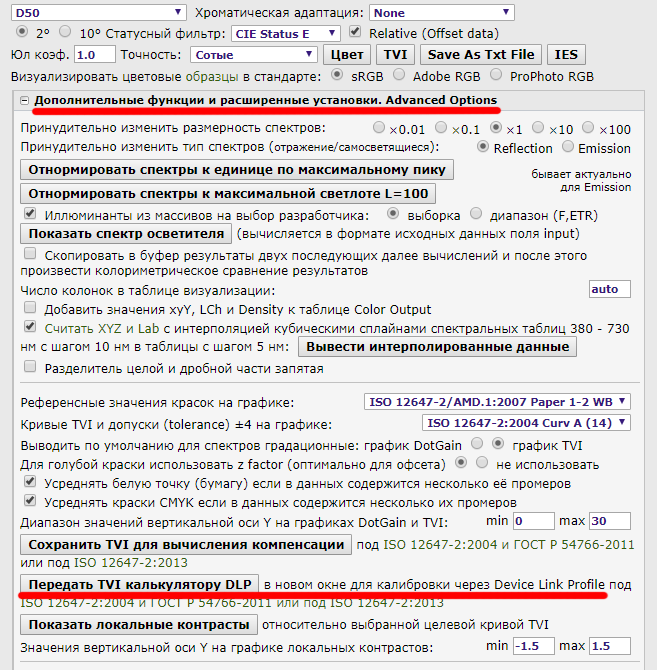

Табличные данные TVI или Dot Gain предоставляются спектральным калькулятором или могут быть оформлены в строгом соответствии с тремя примерами (важны имена красок с двоеточием, порядок их следования, разделитель двумя абзацами, пометка о выключенном z factor и даже подпись генератора таблицы). Разделяйте данные столбцов пробелом или табулятором, строки разделяйте абзацем. Можно напрямую копировать из Microsoft Excel. Первые и последние значения таблиц должны быть: 0 0 и 100 0. Также допустима крайняя строка или столбец таблицы со значениями 100 100. В зависимости от того, будут последние значения 100 0 или 100 100 или 0 0, программа определит тип Ваших данных по приросту растровой точки: релативные или абсолютные, стартуют с нуля или со 100%.

Чекбокс вычисления DLP по скомпенсированным размерам растровых точек служит для калибровки итерациями, предыдущие результаты поправок к размеру точки суммируются в Excel и результирующая таблица служит для вычисления DLP. Для контроля этой обратной функции нужно запомнить в отдельном файле содержимое Input, скопировать содержимое поля Output в поле Input и включить чекбокс вычисления по таблице растровых точек. Результат в Output с точностью до десятых совпадет с сохраненными контрольными данными.

Различные методы интерполяции кривых из табличных данных позволяют достигать наибольшей точности вычислений поправки к размеру растровой точки в разных условиях. Так кубическая интерполяция больше подходит к изначально гладким кривым а сплайн Акимы и монотонная интерполяция более устойчивы к выбросам на кривой, часто обусловленным погрешностью измерений или неудачным расположением контрольных патчей на измеряемой шкале. Тем не менее, скачки на кривой могут быть и не случайными и применять к ним функцию сглаживания может быть порой не оправданно. В любом случае вторая итерация уточняющих поправок всегда показывает, что можно было изменить изначально в первой, чтобы в дальнейшем задействовать оптимальный алгоритм вычислений для схожих параметров печати и вывода пластин. Предложенные алгоритмы линеаризации хорошо справляются с различными видами печати, но максимальное внимание при их отладке уделяется в первую очередь офсетным процессам.

Подробную инструкцию по стандартизации с примерами можно прочитать здесь. Обратиться за помощью в стандартизации. Методика cielab.xyz изложена в большой статье в Publish 2015 (№11 и №12): «Стандартизация по ГОСТ Р 54766. Тонкости калибровки офсета».


   Выбрать целевые кривые из списка









Выберите целевые кривые их списка в соответствии с тем, к каким кривым стандарта ISO 12647-2:2004, ISO 12647-2:2013 или ГОСТ Р 54766-2011 Вы хотите приблизиться. Возможен выбор непосредственно из профилей Fogra/ECI, и даже усредненных кривых между фогрой и стандартом. В зависимости от того, был ли использован в вычислениях TVI для голубой краски z factor, программа определит целевую кривую для голубой по соответствующей пометке во входящих данных (по умолчанию имя таблицы "Cyan:" означает, что z factor в вычислениях TVI голубой использовался).

Компенсация кривой TVI под ISO 12647-2:2004 и ГОСТ Р 54766-2011 находится по ссылке.

Компенсация кривой TVI под ISO 12647-2:2013 находится по ссылке.

Разница между Curv A стандарта ISO 2004 года и Curv A ISO 2013 года.

Разница между Curv 16 стандарта ISO 2004 года и Curv A ISO 2013 года.


ISO 12647-2:2004 и ГОСТ Р 54766-2011
