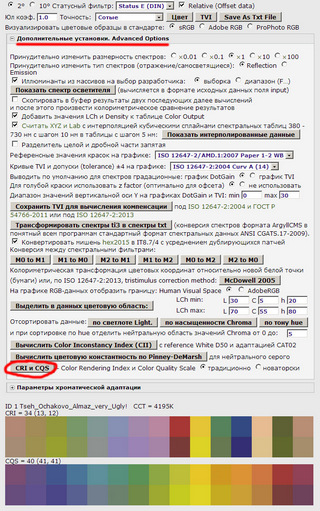

Написал функции CRI и CQS
http://cielab.xyz/spectralcalc.php (вызывается внизу в спойлере доп установок):
Вложение:
Комментарий к файлу: вызов функций CRI и CQS в спектральном калькуляторе
cri&cqs.jpg [ 425.82 КБ | 1879 просмотров ]

Получил массу удовольствия, интересные обе функции, даже не знаю какая больше нравится, все-таки наверное CQS.

При запуске с пустым окошком Input - выводятся примеры из жизни. Особенно радует печатный цех в Очаково, хуже чем у меня в офисе в глухом темном коридоре, я говорил Дюнину, что спектр просто ужасен и при такой адаптации с цветом работать нельзя нормально, но вот так в цвете тогда еще не мог наглядно показать. Цифры хорошо, но когда еще и наглядно видишь разницу в цветопередаче - тоже актуально, а то народу трудно втолковать, что за CQS да еще со всякими цифрами в окончательном результате. И ведь не грустно даже глядя на все это, что в Очаково печатного цеха больше нет :cry: Там же и лампы 850, которыми Гейдель зачем-то укомплектовывал Sunday. Тоже дрянь порядочная, даже на светодиодах если постараться можно лучше светильник собрать.

Если есть вопросы по CRI и особенно по новомодному и крутому CQS (светотехники его больше уважают и есть за что) - отвечу, пока в теме, и формулы не испарились из головы. CQS вообще на колориметрическом форуме никогда не упоминался, а вещь знатная, рекомендую.

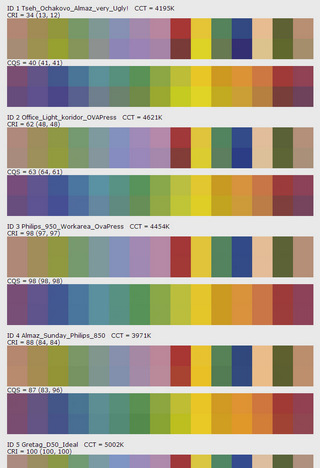

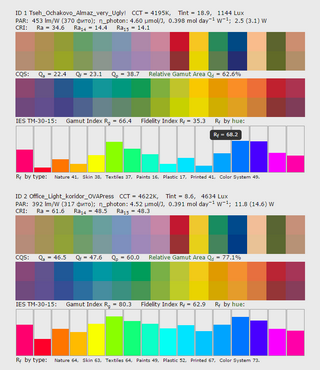

Несколько подробностей о том, что обозначают рассчитываемые индексы выводится в поле Output. Визуализация очень наглядная - ряд образцов CRI, освещенных референсным иллюминантом и впритык ниже для сравнения те же образцы под тестируемым иллюминантом. Затем так же ряд образцов CQS:
Вложение:
Комментарий к файлу: работа функций CRI и CQS
crif.jpg [ 260.87 КБ | 1946 просмотров ]

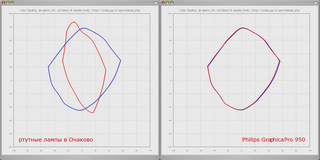

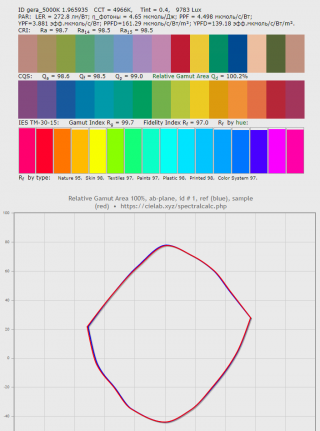

Ниже выводится ab-проекция качества света для первого образца в списке, тоже сразу объективно на графике все хорошо видно, на сколько охват по образцам CQS попадает в целевой референсный иллюминант той же температуры:
Вложение:
Комментарий к файлу: цветовой охват при освещении тестируемым иллюминантом и референсным дневным светом с той же температурой
ab-plane.jpg [ 170.5 КБ | 1846 просмотров ]

Cпектральный калькулятор вычисляет так же Relative Gamut Area Index или Qd в терминологии CQS - скорее количественный, чем качественный показатель, определяет в процентах отношение площади ab-охвата под тестовым иллюминантом относительно референсного, может быть запросто более 100% у некачественных источников света и состарившихся ламп. Так для состарившихся ламп от температуры 6500 до 4850 GAI = 103% за счет прироста Chroma в желтой области и смещения тона hue в синей. А для позорных ламп с Qa менее 90 Qd может быть вообще 108%. Таким образом, отклонение Qd от 100 в любую сторону - говорит о снижении качества цветопередачи.
И в любом случае, индекс CRI (Ra) морально устарел, не надежен, легко обманывается даже светодиодами, поэтому рекомендую использовать надежные индексы CQS.


Вернуться к началу
СообщениеДобавлено: 0:25, Пн, 06 фев 2017
Не в сети
Администратор

Зарегистрирован: 16:58, Ср, 18 авг 2004
Сообщения: 718
Откуда: Москва
https://cielab.xyz/spectralcalc.php

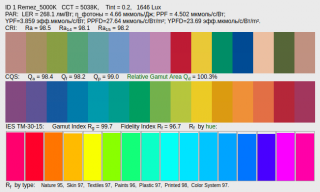

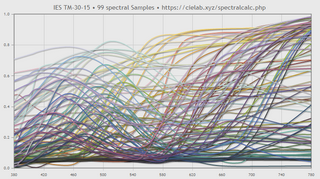

Запрограммировал 4-5 февраля 2017 современную продвинутую методику оценки качества цветопередачи источников света IES TM-30-15. Надо сказать, что ребята из Illuminating Engineering Society славно потрудились над Method for Evaluating Light Source Color Rendition, там все по-взрослому: хромадаптация самая новая и крутая CIECAM02, 99 облучаемых спектральных образцов семи разных типов - это не то, что 8-15 образцов в старом и ненадежном Color Rendering Index. Интересно так же, что на границе между планковским черным телом и дневным светом в диапазоне 4500-5500К эти два иллюминанта усредняются, в старых методиках просто была граница на 4000К между тем и другим. Таким образом правильный D50 имеет высокий, но не 100% индекс, как раз за счет примеси АЧТ в дневном свете в формулах методики.
Вложение:

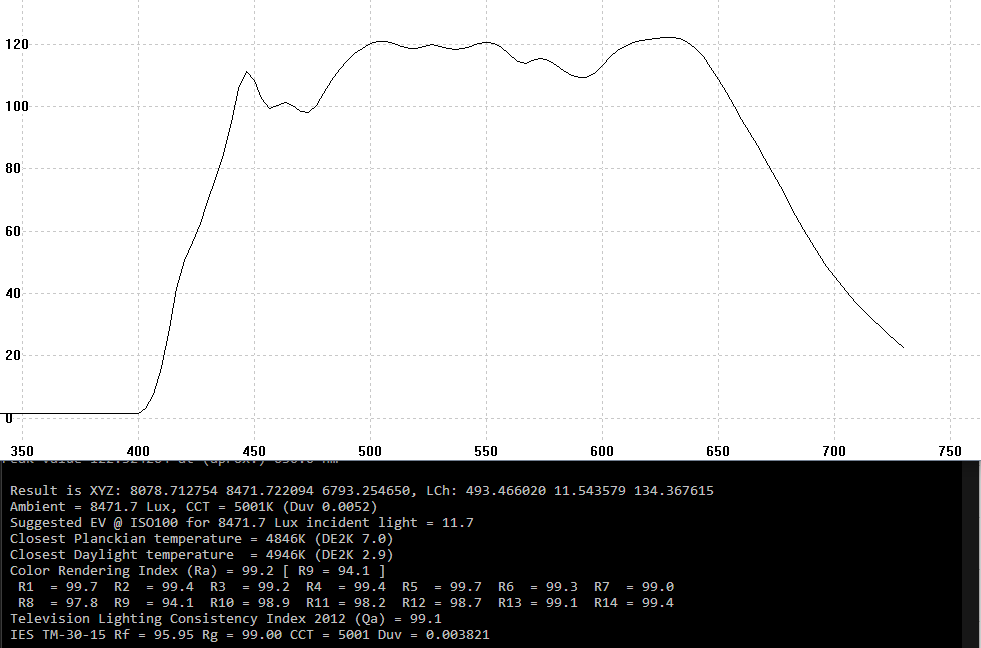

Комментарий к файлу: Скриншот спектрального калькулятора с результатом работы функций оценки качества цветопередачи источников света.
IES_TM-30-15.png [ 35.93 КБ | 142 просмотра ]


Вернуться к началу
СообщениеДобавлено: 2:08, Вт, 14 фев 2017
Не в сети

Зарегистрирован: 2:06, Вт, 14 фев 2017
Сообщения: 1
:) Спасибо! Очень полезно
